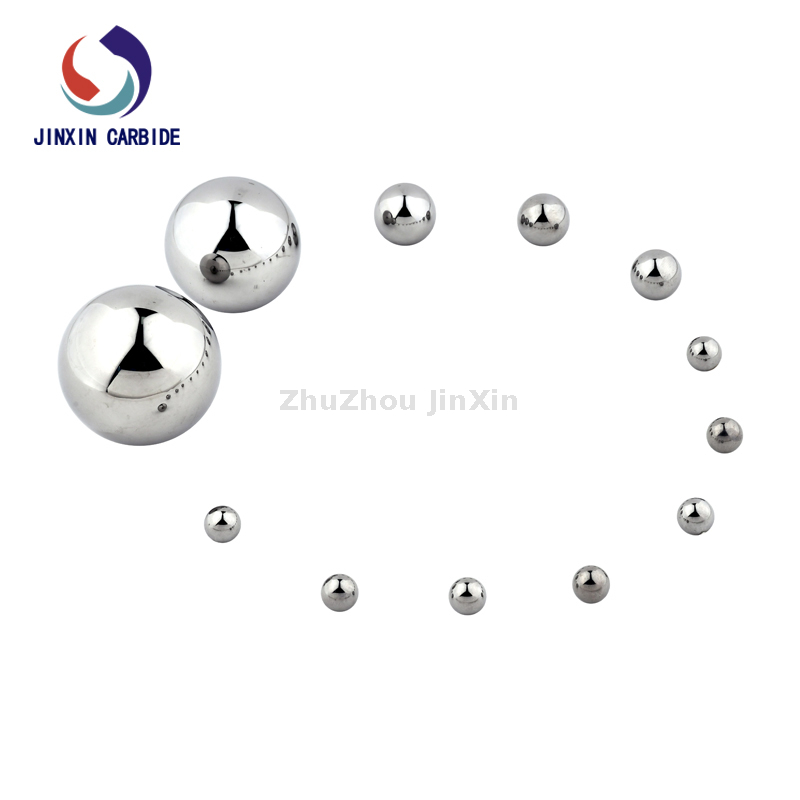

Шарик из карбида вольфрама от Zhuzhou Jinxin обладает высокой твердостью и стабильностью размеров, что делает шарики из карбида вольфрама предпочтительным выбором для прецизионных гидравлических клапанов, высоконагруженных подшипников, инерциальных навигационных систем, шарико-винтовых пар, линейных подшипников в направляющих, контрольно-измерительных приборов и счетчиков.Шарики из карбида вольфрама также используются для уплотнения, упрочнения и повышения усталостной прочности при фреттинге.
Шарики из карбида вольфрама идеально подходят для применений, где экстремальная твердость должна сопровождаться высокой износостойкостью и ударопрочностью.Они хорошо подходят для повышенных температур, коррозии, влажности, истирания и плохих условий смазки. Титановый шар Шарики изготовлены из 100% первичного карбида вольфрама.
| Модель/элемент | В11-106 | В11-125 | В11-150 | В11-175 | В11-200 | В11-225 | В11-250 | В11-375 |
| Мяч-Д +0,020/-0,010 (+0,51/-0,25) | 15,88 (0,625 дюйма) | 19,05 (0,75 дюйма) | 23,83 (0,938 дюйма) | 28,58 (1,125 дюйма) | 31,75 (1,25 дюйма) | 34,93 (1,375 дюйма) | 42,88 (1,688 дюйма) | 57,15 (2,25 дюйма) |
| Идентификатор места ± 0,050 (± 1,27) | 11,68 (0,46 дюйма) | 13,97 (0,55 дюйма) | 17,02 (0,67 дюйма) | 20,96 (0,825 дюйма) | 24,38 (0,96 дюйма) | 26,92 (1,06 дюйма) | 33,27 (1,31 дюйма) | 43,18 (1,7 дюйма) |
| Внешний диаметр сиденья +0,000/-0,005 (+0,00/-0,13) | 20,14 (0,793 дюйма) | 23,32 (0,918 дюйма) | 29,67 (1,168 дюйма) | 35,26 (1,388 дюйма) | 37,54 (1,478 дюйма) | 43,69 (1,72 дюйма) | 51,05 (2,01 дюйма) | 78,03 (3,072 дюйма) |
| Сиденье-H +0,020/-0,010 (+0,51/-0,25) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 19,05 (0,750 дюйма) |
| 10600 | 12500 | 15000 | 17500 | 20000 | 22500 | 25000 | 37500 | ||
| Д (индивидуально) | Дюйм | 0.625 | 0.725 | 0.938 | 1.125 | 1.250 | 1.375 | 1.688 | 2.250 |
| мм | 15.88 | 19.05 | 23.83 | 28.58 | 31.75 | 34.93 | 42.88 | 57.15 | |
| Н -0,020/-0,010 (+0,51/0,25) | Дюйм | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.750 |
| мм | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 19.05 | |
| ФЗ +0,000/-0,031 (+0,00/-0,78) | Дюйм | 0.767 | 0.892 | 1.11 | 1.331 | 1.421 | 1.631 | 1.921 | 2.950 |
| мм | 19.48 | 22.66 | 28.22 | 33.81 | 36.09 | 41.43 | 48.79 | 74.93 | |
| ОП +0,000/-0,005 (-0,00/-0,13) | Дюйм | 0.793 | 0.918 | 1.168 | 1.388 | 1.478 | 1.720 | 2.010 | 3.072 |
| мм | 20.14 | 23.32 | 29.67 | 35.26 | 37.54 | 43.69 | 51.05 | 78.03 | |
| ID +/-0,050 (+/-1,27) | Дюйм | 0.460 | 0.550 | 0.670 | 0.825 | 0.960 | 1.060 | 1.310 | 1.700/1.800 |
| мм | 11.68 | 13.97 | 17.02 | 20.96 | 24.38 | 26.92 | 33.27 | 43,18/47,75 | |
| Размерный символ | В11-106 | В11-125 | В11-150 | В11-175 | В11-200 | В11-225 | В11-250 | В11-375 |
| Мяч-Д +0,020/-0,010 (+0,51/-0,25) | 15,88 (0,625 дюйма) | 19,05 (0,75 дюйма) | 23,83 (0,938 дюйма) | 28,58 (1,125 дюйма) | 31,75 (1,25 дюйма) | 34,93 (1,375 дюйма) | 42,88 (1,688 дюйма) | 57,15 (2,25 дюйма) |
| Идентификатор сиденья ± 0,050 ( ± 1,27) | 11,68 (0,46 дюйма) | 13,97 (0,55 дюйма) | 17,02 (0,67 дюйма) | 20,96 (0,825 дюйма) | 24,38 (0,96 дюйма) | 26,92 (1,06 дюйма) | 33,27 (1,31 дюйма) | 43,18 (1,7 дюйма) |
| Внешний диаметр сиденья +0,000/-0,005 +0,00/-0,13 | 20,14 (0,793 дюйма) | 23,32 (0,918 дюйма) | 29,67 (1,168 дюйма) | 35,26 (1,388 дюйма) | 37,54 (1,478 дюйма) | 43,69 (1,72 дюйма) | 51,05 (2,01 дюйма) | 78,03 (3,072 дюйма) |
| Сиденье-H +0,020/-0,010 (+0,51/-0,25) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,750 (19,05 дюйма) |
| Размеры мест (мм) | ||
| Наружный диаметр | Внутренний диаметр | Высота |
| 19.48 | 11.68 | 12.7 |
| 22.66 | 13.97 | 12.7 |
| 28.22 | 17.02 | 12.7 |
| 33.81 | 20.96 | 12.7 |
| 36.09 | 24.38 | 12.7 |
| 41.43 | 26.92 | 12.7 |
| 48.79 | 33.27 | 12.7 |
| 74.93 | 43.18 | 19.05 |
| Тип и характеристики | |||||||
| Диаметр | Дюйм | 3/4 | 7/8 | 15/16 | 1 | 1 1/8 | 1 3/16 |
| мм | 19.05 | 22.225 | 23.813 | 25.4 | 28.575 | 30.163 | |
| Дюйм | 1 1/4 | 1 3/8 | 1 1/2 | 1 5/8 | 1 11/16 | 1 3/4 | |
| мм | 31.75 | 34.925 | 38.1 | 41.275 | 42.863 | 44.45 | |
| Дюйм | 2 | 1 1/4 | 2 1/2 | ||||
| мм | 50 | 50.8 | 57.15 | 60 | 63.5 | ||
| Обработка поверхности, класс допуска и допуски размеров соответственно соответствуют стандартам машиностроения: G5, G10, G16, G40 и G100 G1000JB/T 9145-199. | |||||||
Шарик из карбида вольфрама от Zhuzhou Jinxin обладает высокой твердостью и стабильностью размеров, что делает шарики из карбида вольфрама предпочтительным выбором для прецизионных гидравлических клапанов, высоконагруженных подшипников, инерциальных навигационных систем, шарико-винтовых пар, линейных подшипников в направляющих, контрольно-измерительных приборов и счетчиков.Шарики из карбида вольфрама также используются для уплотнения, упрочнения и повышения усталостной прочности при фреттинге.
Шарики из карбида вольфрама идеально подходят для применений, где экстремальная твердость должна сопровождаться высокой износостойкостью и ударопрочностью.Они хорошо подходят для повышенных температур, коррозии, влажности, истирания и плохих условий смазки. Титановый шар Шарики изготовлены из 100% первичного карбида вольфрама.
| Модель/элемент | В11-106 | В11-125 | В11-150 | В11-175 | В11-200 | В11-225 | В11-250 | В11-375 |
| Мяч-Д +0,020/-0,010 (+0,51/-0,25) | 15,88 (0,625 дюйма) | 19,05 (0,75 дюйма) | 23,83 (0,938 дюйма) | 28,58 (1,125 дюйма) | 31,75 (1,25 дюйма) | 34,93 (1,375 дюйма) | 42,88 (1,688 дюйма) | 57,15 (2,25 дюйма) |
| Идентификатор места ± 0,050 (± 1,27) | 11,68 (0,46 дюйма) | 13,97 (0,55 дюйма) | 17,02 (0,67 дюйма) | 20,96 (0,825 дюйма) | 24,38 (0,96 дюйма) | 26,92 (1,06 дюйма) | 33,27 (1,31 дюйма) | 43,18 (1,7 дюйма) |
| Внешний диаметр сиденья +0,000/-0,005 (+0,00/-0,13) | 20,14 (0,793 дюйма) | 23,32 (0,918 дюйма) | 29,67 (1,168 дюйма) | 35,26 (1,388 дюйма) | 37,54 (1,478 дюйма) | 43,69 (1,72 дюйма) | 51,05 (2,01 дюйма) | 78,03 (3,072 дюйма) |
| Сиденье-H +0,020/-0,010 (+0,51/-0,25) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 12,70 (0,500 дюйма) | 19,05 (0,750 дюйма) |
| 10600 | 12500 | 15000 | 17500 | 20000 | 22500 | 25000 | 37500 | ||
| Д (индивидуально) | Дюйм | 0.625 | 0.725 | 0.938 | 1.125 | 1.250 | 1.375 | 1.688 | 2.250 |
| мм | 15.88 | 19.05 | 23.83 | 28.58 | 31.75 | 34.93 | 42.88 | 57.15 | |
| Н -0,020/-0,010 (+0,51/0,25) | Дюйм | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.500 | 0.750 |
| мм | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 12.70 | 19.05 | |
| ФЗ +0,000/-0,031 (+0,00/-0,78) | Дюйм | 0.767 | 0.892 | 1.11 | 1.331 | 1.421 | 1.631 | 1.921 | 2.950 |
| мм | 19.48 | 22.66 | 28.22 | 33.81 | 36.09 | 41.43 | 48.79 | 74.93 | |
| ОП +0,000/-0,005 (-0,00/-0,13) | Дюйм | 0.793 | 0.918 | 1.168 | 1.388 | 1.478 | 1.720 | 2.010 | 3.072 |
| мм | 20.14 | 23.32 | 29.67 | 35.26 | 37.54 | 43.69 | 51.05 | 78.03 | |
| ID +/-0,050 (+/-1,27) | Дюйм | 0.460 | 0.550 | 0.670 | 0.825 | 0.960 | 1.060 | 1.310 | 1.700/1.800 |
| мм | 11.68 | 13.97 | 17.02 | 20.96 | 24.38 | 26.92 | 33.27 | 43,18/47,75 | |
| Размерный символ | В11-106 | В11-125 | В11-150 | В11-175 | В11-200 | В11-225 | В11-250 | В11-375 |
| Мяч-Д +0,020/-0,010 (+0,51/-0,25) | 15,88 (0,625 дюйма) | 19,05 (0,75 дюйма) | 23,83 (0,938 дюйма) | 28,58 (1,125 дюйма) | 31,75 (1,25 дюйма) | 34,93 (1,375 дюйма) | 42,88 (1,688 дюйма) | 57,15 (2,25 дюйма) |
| Идентификатор сиденья ± 0,050 ( ± 1,27) | 11,68 (0,46 дюйма) | 13,97 (0,55 дюйма) | 17,02 (0,67 дюйма) | 20,96 (0,825 дюйма) | 24,38 (0,96 дюйма) | 26,92 (1,06 дюйма) | 33,27 (1,31 дюйма) | 43,18 (1,7 дюйма) |
| Внешний диаметр сиденья +0,000/-0,005 +0,00/-0,13 | 20,14 (0,793 дюйма) | 23,32 (0,918 дюйма) | 29,67 (1,168 дюйма) | 35,26 (1,388 дюйма) | 37,54 (1,478 дюйма) | 43,69 (1,72 дюйма) | 51,05 (2,01 дюйма) | 78,03 (3,072 дюйма) |
| Сиденье-H +0,020/-0,010 (+0,51/-0,25) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,500 (12,70 дюйма) | 0,750 (19,05 дюйма) |
| Размеры мест (мм) | ||
| Наружный диаметр | Внутренний диаметр | Высота |
| 19.48 | 11.68 | 12.7 |
| 22.66 | 13.97 | 12.7 |
| 28.22 | 17.02 | 12.7 |
| 33.81 | 20.96 | 12.7 |
| 36.09 | 24.38 | 12.7 |
| 41.43 | 26.92 | 12.7 |
| 48.79 | 33.27 | 12.7 |
| 74.93 | 43.18 | 19.05 |
| Тип и характеристики | |||||||
| Диаметр | Дюйм | 3/4 | 7/8 | 15/16 | 1 | 1 1/8 | 1 3/16 |
| мм | 19.05 | 22.225 | 23.813 | 25.4 | 28.575 | 30.163 | |
| Дюйм | 1 1/4 | 1 3/8 | 1 1/2 | 1 5/8 | 1 11/16 | 1 3/4 | |
| мм | 31.75 | 34.925 | 38.1 | 41.275 | 42.863 | 44.45 | |
| Дюйм | 2 | 1 1/4 | 2 1/2 | ||||
| мм | 50 | 50.8 | 57.15 | 60 | 63.5 | ||
| Обработка поверхности, класс допуска и допуски размеров соответственно соответствуют стандартам машиностроения: G5, G10, G16, G40 и G100 G1000JB/T 9145-199. | |||||||
